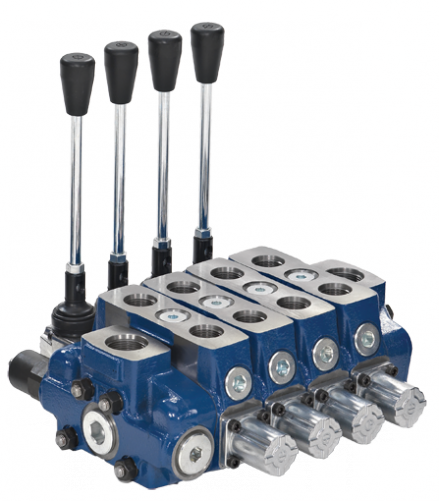

Секционный Серия SN-6
Характеристика | Значение |
Возможное кол-во секций | 12 шт. |
Номинальный поток | 140 л/мин |
Давление макс. параллел. схема | 315 атм |
Давление макс. послед. схема | 210 атм |
Подпор макс. сливной порт Т | 25 атм |
Т раб. жидкости, уплотнение NBR (BUNA-N) | -20...+80 °C |
Т раб. жидкости, уплотнения FPM (VITON) | -20...+100 °C |
Вязкость раб. диапазон | 15...75 мм²/с |
Вязкость мин. | 12 мм²/с |
Вязкость макс. | 400 мм²/с |
Т окруж. среды | -40...+60 мм²/с |
Цена: 14 450.00

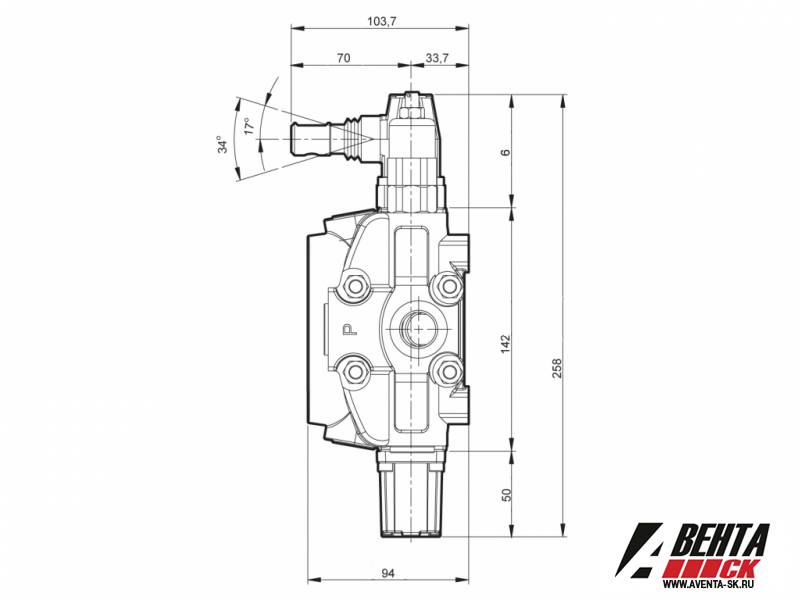

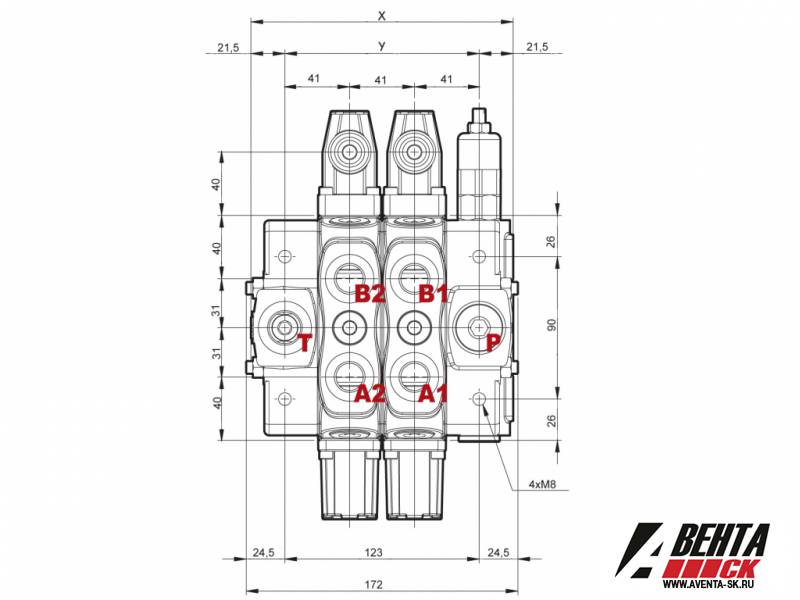

Размеры и вес | ||||||||||||
Модель | 1S | 2S | 3S | 4S | 5S | 6S | 7S | 8S | 9S | 10S | 11S | 12S |
Х | 176 | 224 | 272 | 320 | 388 | 416 | 464 | 512 | 560 | 606 | 656 | 704 |
Y | 124 | 172 | 220 | 268 | 316 | 364 | 412 | 460 | 508 | 556 | 604 | 652 |
Вес, кг | 13 | 19 | 21 | 25 | 36,8 | 42,8 | 48,8 | 54,6 | 60,6 | 66,4 | 72,4 | 78,3 |
Стандартные резьбы | |||||

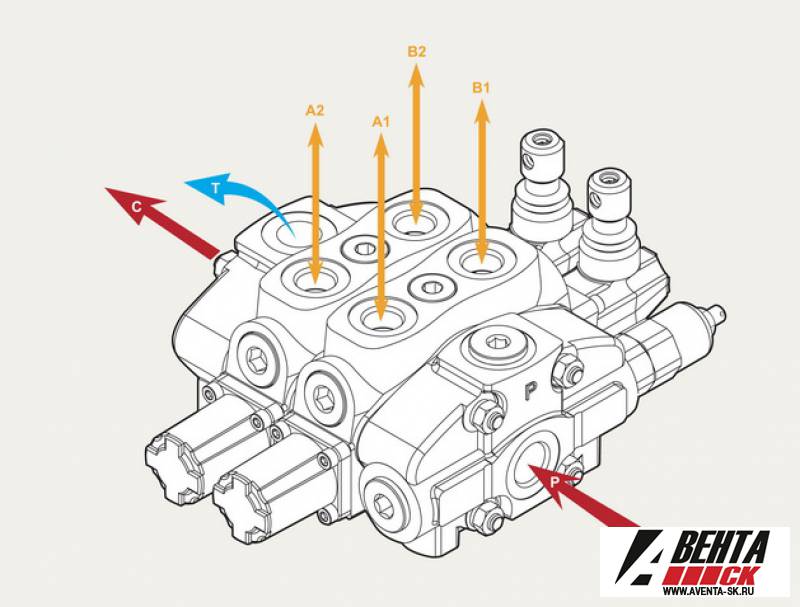

Порты | Входной P | А и В | Сливной Т | Для гидравлического управления | Для пневматического управления |
BSP | G3/4 | G3/4 | G1 | G1/4 | NTPF 1/8-27 |
UN-UNF | 1 5/16-12 UN-2B (SAE16) | 1 1/16-123/4-16 UN-2B (SAE12) | 1 5/16-12 UN-2B (SAE16) | 9/16-18 UNF (SAE6) | NTPF 1/8-27 |
