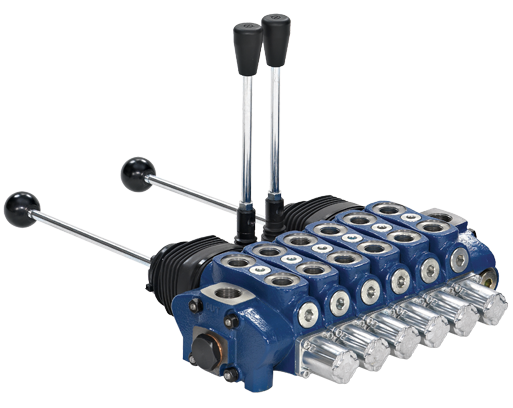

Секционный Серия SN-4
Характеристика | Значение |
Возможное кол-во секций | 12 шт. |
Номинальный поток | 80 л/мин |
Давление макс. параллел. схема | 315 атм |
Давление макс. послед. схема | 210 атм |
Подпор макс. сливной порт Т | 25 атм |
Т раб. жидкости, уплотнение NBR (BUNA-N) | -20...+80 °C |
Т раб. жидкости, уплотнения FPM (VITON) | -20...+100 °C |
Вязкость раб. диапазон | 15...75 мм²/с |
Вязкость мин. | 12 мм²/с |
Вязкость макс. | 400 мм²/с |
Т окруж. среды | -40...+60 мм²/с |
Цена: 8 370.00

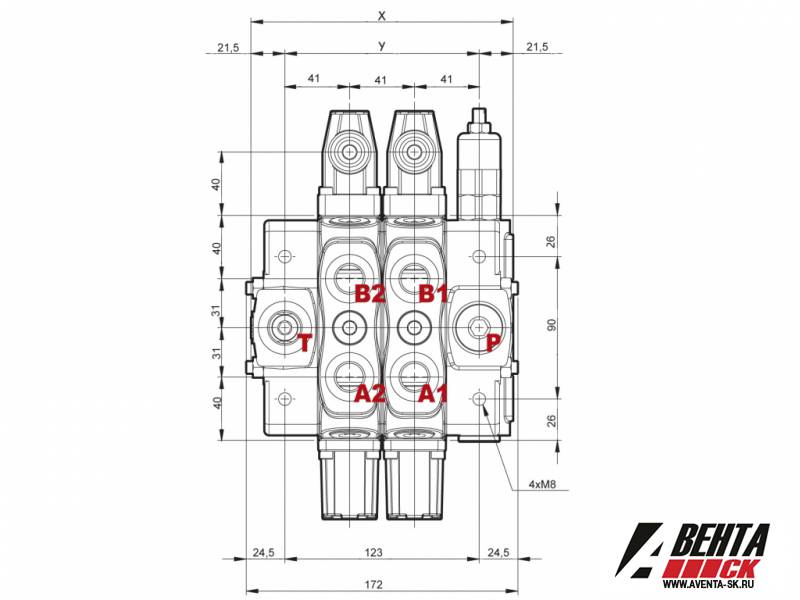

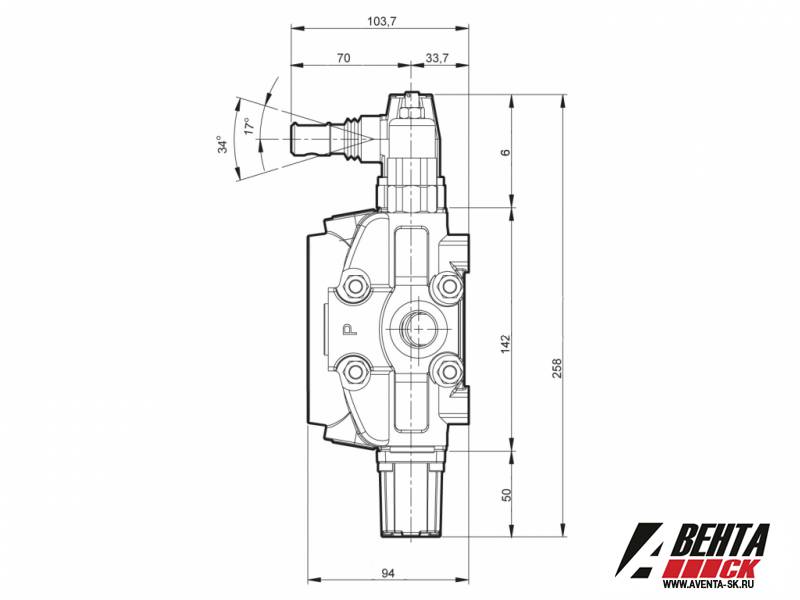

Размеры и вес | ||||||||||||
Модель | 1S | 2S | 3S | 4S | 5S | 6S | 7S | 8S | 9S | 10S | 11S | 12S |
Х | 128 | 169 | 210 | 251 | 292 | 333 | 374 | 415 | 456 | 497 | 538 | 579 |
Y | 82 | 123 | 164 | 205 | 246 | 287 | 328 | 369 | 410 | 451 | 492 | 533 |
Вес, кг | 7,2 | 10,5 | 13,8 | 17,1 | 20,1 | 23,4 | 26,7 | 30 | 33,3 | 36,6 | 39,9 | 43,2 |
Стандартные резьбы | |||||

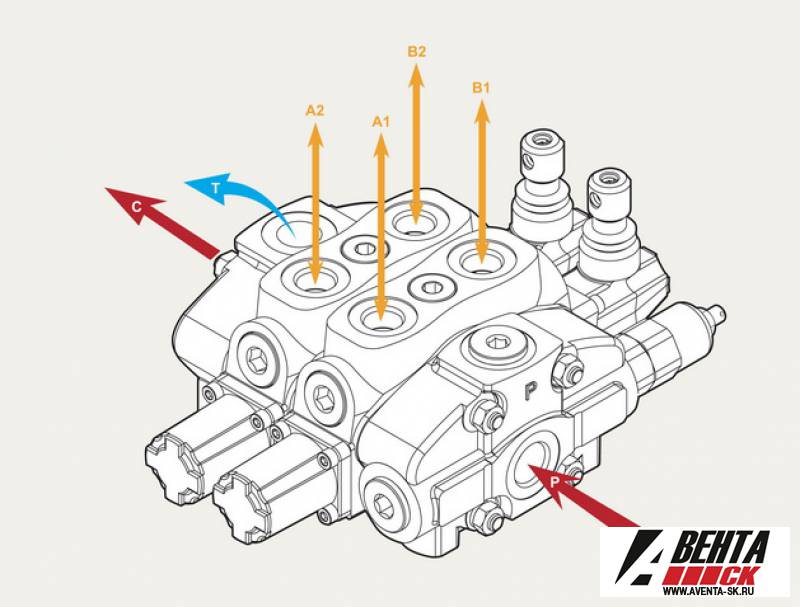

Порты | Входной P | А и В | Сливной Т | Для гидравлического управления | Для пневматического управления |
BSP | G1/2 | G1/2 | G3/4 | G1/4 | NTPF 1/8-27 |
UN-UNF | 7/8-14 UNF-2B (SAE10) | 3/4-16 UNF (SAE8) | 7/8-14 UNF-2B (SAE10) | 9/16-18 UNF (SAE6) | NTPF 1/8-27 |
МЕТРИЧЕСКАЯ | M 22x1,5 | M 22x1,5 | M 22x1,5 | G1/4 | M 22x1,5 |
